Valorize seu elevador..

FUNÇÃO PLUG & PLAY- As configurações dos andares e tipo de setas é feita na placa principal.

Anunciador Vocal - Essa placa e responsável por reproduzir mensagens de áudio pré-gravados, como (andar, sentido, avisos), assim auxiliando deficientes visuais e demais usuários.

Indicador de Posição - Essa placa e responsável por mostrar visualmente as informações do elevador, como (andar, sentido, avisos), assim auxiliando os usuários.
Anunciador Vocal modelo: AVS-SD



  O anunciador vocal é um sistema de áudio que fornece informações aos passageiros do elevador através de uma voz gravada, como o andar atual, a direção de movimento e outras informações importantes, em um formato claro e fácil de entender.
DADOS TECNICOS:



  • PRODUTO: Anunciador Vocal para Elevadores
  • MODELO: AVS-SD
  • ALIMENTAÇÃO: 24 vcc tolerância de 10%
  • CONSUMO MEDIO: 1,2W (0,05A)
  • COMUNICAÇÃO: Serial RS485, 4 fios (V+,V-,D-,D+)
  • DIMENSÃO PLACA: 90mm(A) x 80mm(L) x 30mm(P)
  • ENTRE FUROS: 80mm(A) x 70mm(L)
  • VOLUME:  Ajustavel via potenciometro (0 - 70 dB)
  • ALTO-FALANTE: 8 Ohm 5 watt
  • MEMORIA: Cartão de memória SD (removivel)
  • FUNÇÃO ANDAR: Plug & Play (So plugar que ja sai funcionando)
  • FUNÇÃO GONGO: Habilitado via jumper (Ding-dong)
  • FUNÇÃO SENTIDO: Habilitado via jumper (Subindo, Descendo)
  • FUNÇÃO AVISO: Habilitado via jumper (Elevador em Manutenção, Favor liberar a Porta, etc  )
  • DESENVOLVIDO CONFORME ABNT NBR NM 313:2007 / 16858-1:2020



ACOMPANHA:

  • 01 (Uma) placa  Anunciador Vocal   "AVS-SD"
  • 01 (Um) Alto-Falante 8 Ohm  5  watt
  • 01 (Um) rabicho para ligação. * BRINDE
  • 04 (Quatro) espaçadores 09.4mm * BRINDE

_________________________________________________________________________________________________________________________________________________________________________

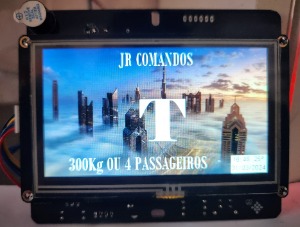

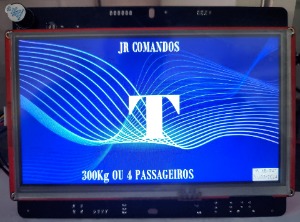

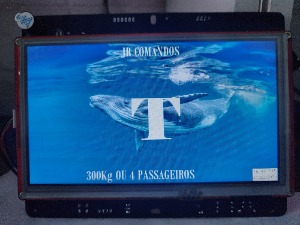

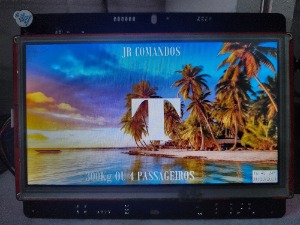

Display TFT colorido de 7,0" modelo: IPD-T70


   O Display TFT possuem imagens coloridas com 65 mil cores, que exibe informações importantes sobre o status do elevador, como o andar atual, direção de movimento, código de falhas, data, hora, temperatura, nome edifício, capacidade elevador e avisos, podendo ser personalizado o brilho da tela, vários papeis de parede colorido, modo noturno, alem de ter integrado a função anunciador vocal, que reproduz mensagens por audio.

DADOS TECNICOS:

  • PRODUTO: Display Cabine
  • MODELO: IPD-T70
  • ALIMENTAÇÃO: 24 vcc tolerância de 10%
  • CONSUMO MEDIO: 2,4W (0,10A)
  • COMUNICAÇÃO: Serial 4 fios (V+, V-, D-, D+)
  • DIMENSÃO PLACA: 140mm(A) x 181mm(L) x 50mm(P)
  • AREA VISIVEL: 86mm(A) x 155mm(L)
  • ENTRE FUROS: 131 mm(A)
  • TIPO DISPLAY: TFT Colorido de 7,0"
  • COR: Personalizavel (Amarelo, Azul, Branco, Verde, Vermelho, Preto )
  • CONFIGURAÇÃO ANDAR: Plug & Play
  • BUZZER: Sim
  • SINALIZAÇÃO: Sentido, Andares, codigo falhas, Data/hora e Avisos (T, 1,G ,SS , AA, AL, PA, MT,...)
  • VOLUME:  Dois ajuste, um para o dia e outro para noite, sendo (0 - 70 dB).
  • ALTO-FALANTE: 8 Ohm 5 watt
  • BRILHO:  Dois ajuste, um para o dia e outro para noite.
  • FUNÇÃO ESPECIAL:
  • Configuração via touch no display
  •  Data/Hora
  •  Temperatura: -9 até 50 ºC
  •  Ajuste Brilho (dia/noite )
  • Anunciador vocal incluso (ajuste de volume dia/noite )
  •  Hiberna (desliga display apos um tempo sem uso)
  •  Nome edificio (personalizado)
  •  Capacidade (personalizado)
  •  Modo Noturno (Reduz brilho a noite)
  •  Papel de parede (personalizado)
  • Avisos por andar (personalizado)



ACOMPANHA:

  • 01 (Uma) placa  display  "IPD-T70"
  • 01 (Um) Alto-Falante 8 Ohm 5  watt
  • 01 (Um) rabicho para ligação. * BRINDE

_________________________________________________________________________________________________________________________________________________________________________

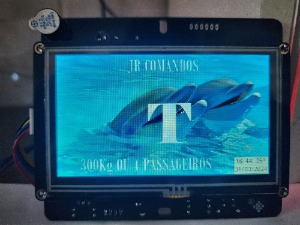

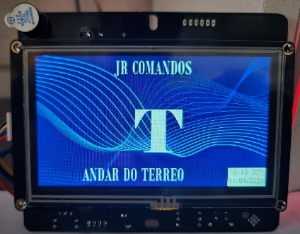

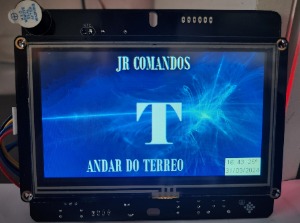

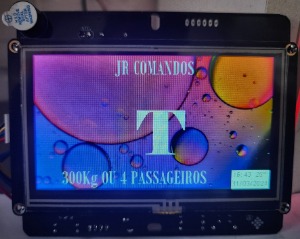

Display TFT colorido de 4,3" modelo: IPD-T43


   O Display TFT possuem imagens coloridas com 65 mil cores, que exibe informações importantes sobre o status do elevador, como o andar atual, direção de movimento, código de falhas, data, hora, temperatura, nome edifício, capacidade elevador e avisos, podendo ser personalizado o brilho da tela, vários papeis de parede colorido, modo noturno, alem de ter integrado a função anunciador vocal, que reproduz mensagens por audio.

DADOS TECNICOS:



  • PRODUTO: Display Cabine
  • MODELO: IPD-T43
  • ALIMENTAÇÃO: 24 vcc tolerância de 10%
  • CONSUMO MEDIO: 2,4W (0,10A)
  • COMUNICAÇÃO: Serial 4 fios (V+, V-, D-, D+)
  • DIMENSÃO PLACA: 100mm(A) x 120mm(L) x 50mm(P)
  • AREA VISIVEL: 54mm(A) x 95mm(L)
  • ENTRE FUROS: 91 mm(A)
  • TIPO DISPLAY: TFT Colorido de 4,3"
  • COR: Personalizavel (Amarelo, Azul, Branco, Verde, Vermelho, Preto )
  • CONFIGURAÇÃO ANDAR: Plug & Play
  • BUZZER: Sim
  • SINALIZAÇÃO: Sentido, Andares, codigo falhas, Data/hora e Avisos (T, 1,G ,SS , AA, AL, PA, MT,...)
  • VOLUME:  Dois ajuste, um para o dia e outro para noite, sendo (0 - 70 dB).
  • ALTO-FALANTE: 8 Ohm 5 watt
  • BRILHO:  Dois ajuste, um para o dia e outro para noite.
  • FUNÇÃO ESPECIAL:
  • Configuração via touch no display
  •  Data/Hora
  •  Temperatura: -9 até 50 ºC
  •  Ajuste Brilho (dia/noite )
  • Anunciador vocal incluso (ajuste de volume dia/noite )
  •  Hiberna (desliga display apos um tempo sem uso)
  •  Nome edificio (personalizado)
  •  Capacidade (personalizado)
  •  Modo Noturno (Reduz brilho a noite)
  •  Papel de parede (personalizado)
  • Avisos por andar (personalizado)



  • ACOMPANHA:
  • 01 (Uma) placa  display  "IPD-T43"
  • 01 (Um) Alto-Falante 8 Ohm 5  watt
  • 01 (Um) rabicho para ligação. * BRINDE

_________________________________________________________________________________________________________________________________________________________________________

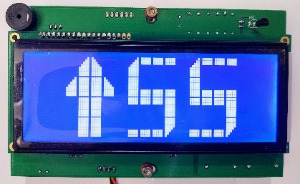

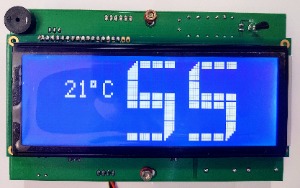

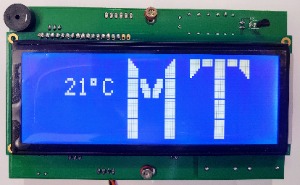

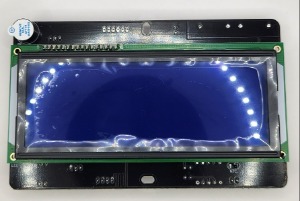

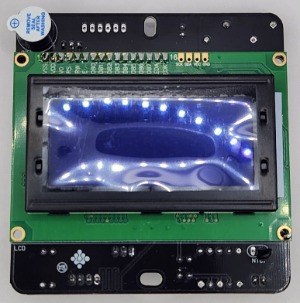

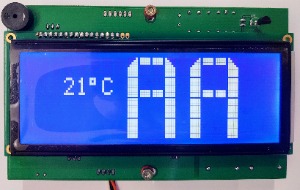

Display LCD modelo: IPD-L40


   Os Displays LCD são monocromatico, com o digito branco e fundo azul, exibe informações importantes sobre o status do elevador, como o andar atual, direção de movimento, codigo de falhas, temperatura.

DADOS TECNICOS:



  • PRODUTO: Display Cabine ou Pavimento
  • MODELO: IPD-L40
  • ALIMENTAÇÃO: 24 vcc tolerância de 10%
  • CONSUMO MEDIO: 1,2W (0,05A)
  • COMUNICAÇÃO: Serial 4 fios (V+, V-, D-, D+)
  • DIMENSÃO PLACA: 90mm(A) x 87mm(L) x 40mm(P)
  • AREA VISIVEL: 40mm(A) x 96mm(L)
  • ENTRE FUROS: 81 mm(A)
  • TIPO DISPLAY: LCD monocromático
  • COR: fundo azul/caractere branco
  • CONFIGURAÇÃO ANDAR: Plug & Play
  • BUZZER: Sim
  • SINALIZAÇÃO: Sentido, Andares, codigo falhas e temperatura (T, 1,G ,SS , AA, AL, PA, MT,...)
  • FUNÇÃO ESPECIAL:
  •  Hiberna (desliga display apos um tempo sem uso)
  •  Temperatura: -9 até 50 ºC



ACOMPANHA:

  • 01 (Uma) placa  display  "IPD-L40"
  • 01 (Um) rabicho para ligação. * BRINDE



_________________________________________________________________________________________________________________________________________________________________________

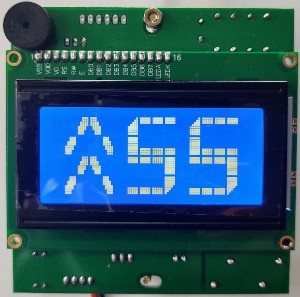

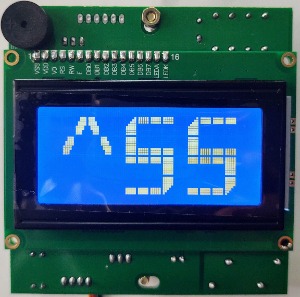

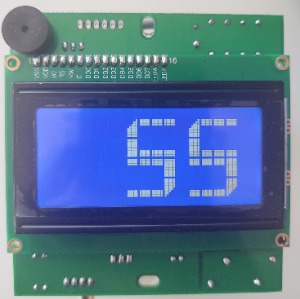

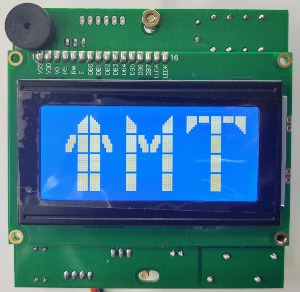

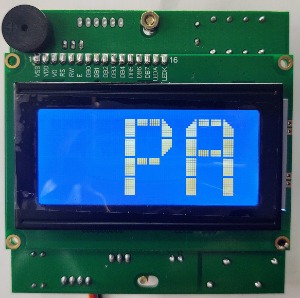

Display LCD modelo: IPD-L20


  Os Displays LCD são monocromatico, com a digito branco e fundo azul, exibe informações importantes sobre o status do elevador, como o andar atual, direção de movimento, codigo de falhas, temperatura.

DADOS TECNICOS:



  • PRODUTO: Display Cabine ou Pavimento
  • MODELO: IPD-L20
  • ALIMENTAÇÃO: 24 vcc tolerância de 10%
  • CONSUMO MEDIO: 1,2W (0,05A)
  • COMUNICAÇÃO: Serial 4 fios (V+, V-, D-, D+)
  • DIMENSÃO PLACA: 90mm(A) x 90mm(L) x 40mm(P)
  • AREA VISIVEL: 22mm(A) x 56mm(L)
  • ENTRE FUROS: 81 mm(A)
  • TIPO DISPLAY: LCD monocromático
  • COR: fundo azul/caractere branco
  • CONFIGURAÇÃO ANDAR: Plug & Play
  • BUZZER: Sim
  • SINALIZAÇÃO: Sentido, Andares, codigo falhas e temperatura (T, 1,G ,SS , AA, AL, PA, MT,...)
  • FUNÇÃO ESPECIAL:
  •  Hiberna (desliga display apos um tempo sem uso)
  •  Temperatura: -9 até 50 ºC
  •
  • ACOMPANHA:
  • 01 (Uma) placa  display  "IPD-L20"
  • 01 (Um) rabicho para ligação. * BRINDE

_________________________________________________________________________________________________________________________________________________________________________

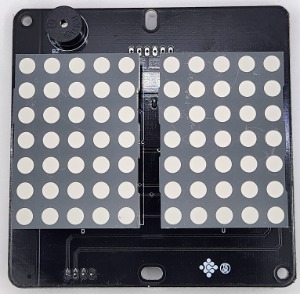

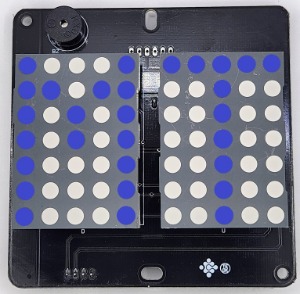

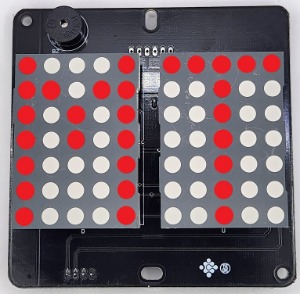

Display matricial modelo: IPD-M50


   Os Displays matricial pode ser azul ou vermelho, exibe informações importantes sobre o status do elevador, como o andar atual, direção de movimento, codigo de falhas.

DADOS TECNICOS:



  • PRODUTO: Display Cabine ou Pavimento
  • MODELO: IPD-M50
  • ALIMENTAÇÃO: 24 vcc tolerância de 10%
  • CONSUMO MEDIO: 1,2W (0,05A)
  • COMUNICAÇÃO: Serial 4 fios (V+, V-, D-, D+)
  • DIMENSÃO PLACA: 90mm(A) x 90mm(L) x 40mm(P)
  • AREA VISIVEL: 51mm(A) x 80mm(L)
  • ENTRE FUROS: 81 mm(A)
  • TIPO DISPLAY: Matricial
  • COR: Vermelho ou Azul
  • CONFIGURAÇÃO ANDAR: Plug & Play
  • Sim
  • SINALIZAÇÃO: Sentido, Andares e codigo falhas (T, 1,G ,SS , AA, AL, PA, MT,...)
  • FUNÇÃO ESPECIAL: Hiberna (desliga display apos um tempo sem uso)
  • BUZZER:



ACOMPANHA:

  • 01 (Uma) placa  display  "IPD-M50"
  • 01 (Um) rabicho para ligação. * BRINDE



_________________________________________________________________________________________________________________________________________________________________________

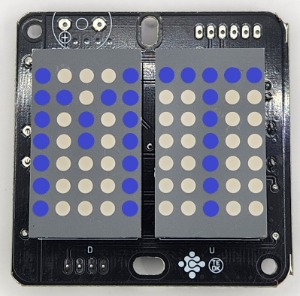

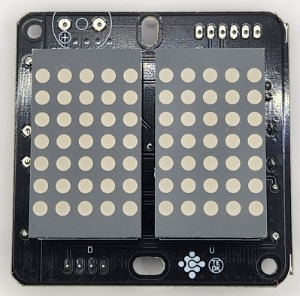

Display matricial modelo: IPD-M30


  Os Displays matricial pode ser azul ou vermelho, exibe informações importantes sobre o status do elevador, como o andar atual, direção de movimento, codigo de falhas.

DADOS TECNICOS:

  • PRODUTO: Display Cabine ou Pavimento
  • MODELO: IPD-M30
  • ALIMENTAÇÃO: 24 vcc tolerância de 10%
  • CONSUMO MEDIO: 1,2W (0,05A)
  • COMUNICAÇÃO: Serial 4 fios (V+, V-, D-, D+)
  • DIMENSÃO PLACA: 60mm(A) x 60mm(L) x 40mm(P)
  • AREA VISIVEL: 31mm(A) x 48mm(L)
  • ENTRE FUROS: 51 mm(A)
  • TIPO DISPLAY: Matricial
  • COR: Vermelho ou Azul
  • CONFIGURAÇÃO ANDAR: Plug & Play
  • BUZZER: Sim
  • SINALIZAÇÃO: Sentido, Andares e codigo falhas (T, 1,G ,SS , AA, AL, PA, MT,...)
  • FUNÇÃO ESPECIAL: Hiberna (desliga display apos um tempo sem uso)



ACOMPANHA:

  • 01 (Uma) placa  display  "IPD-M30"
  • 01 (Um) rabicho para ligação. * BRINDE



_________________________________________________________________________________________________________________________________________________________________________

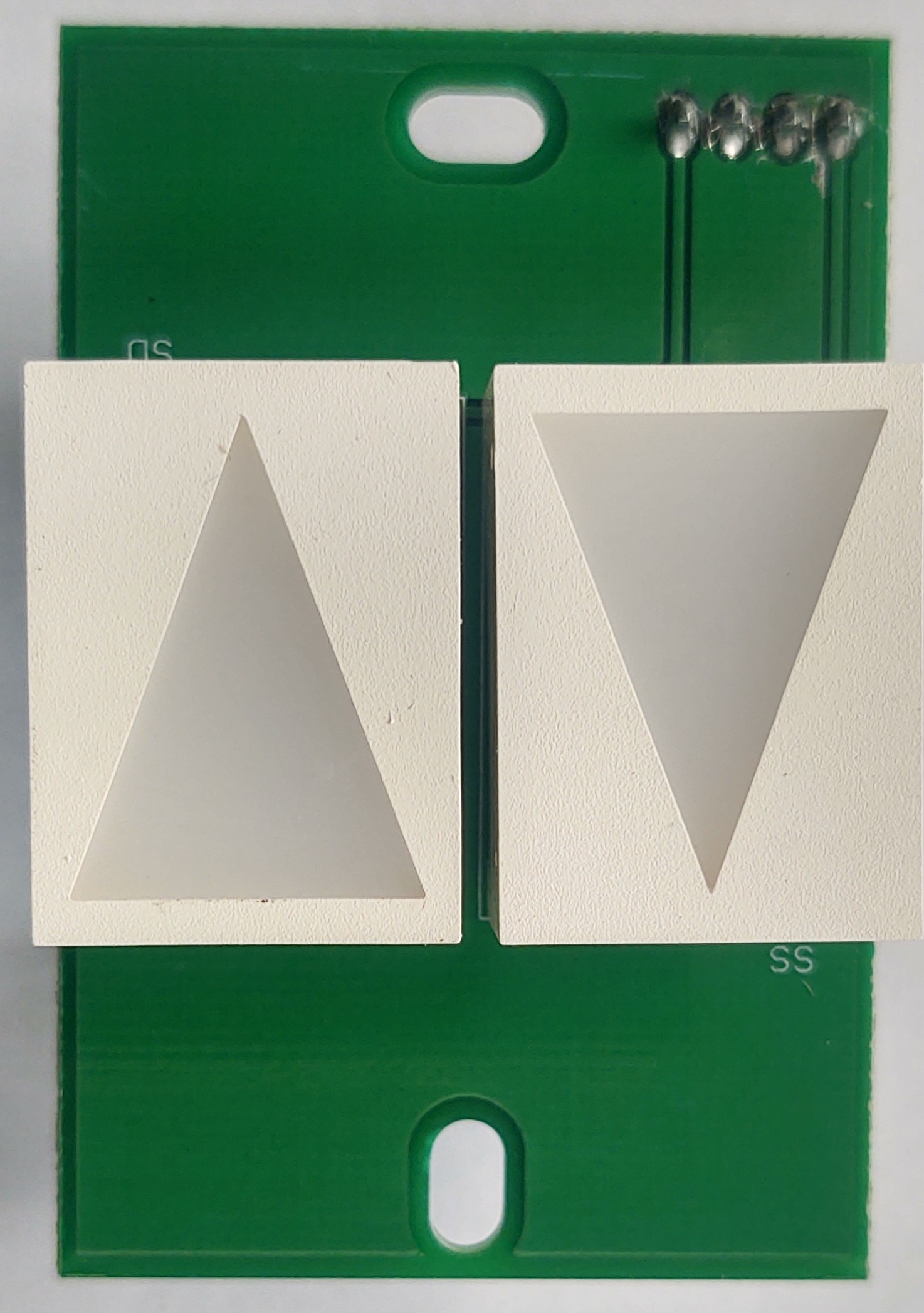

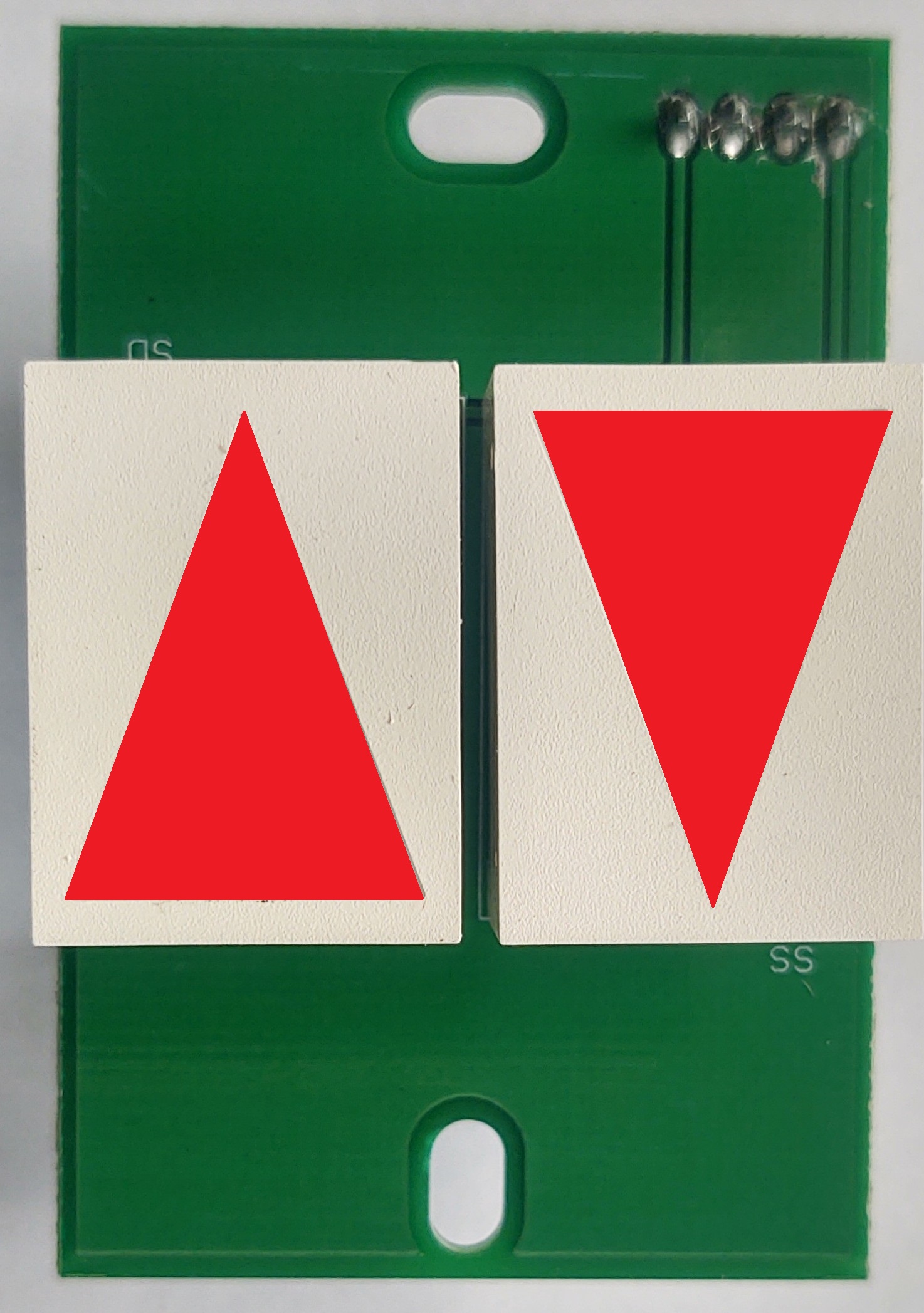

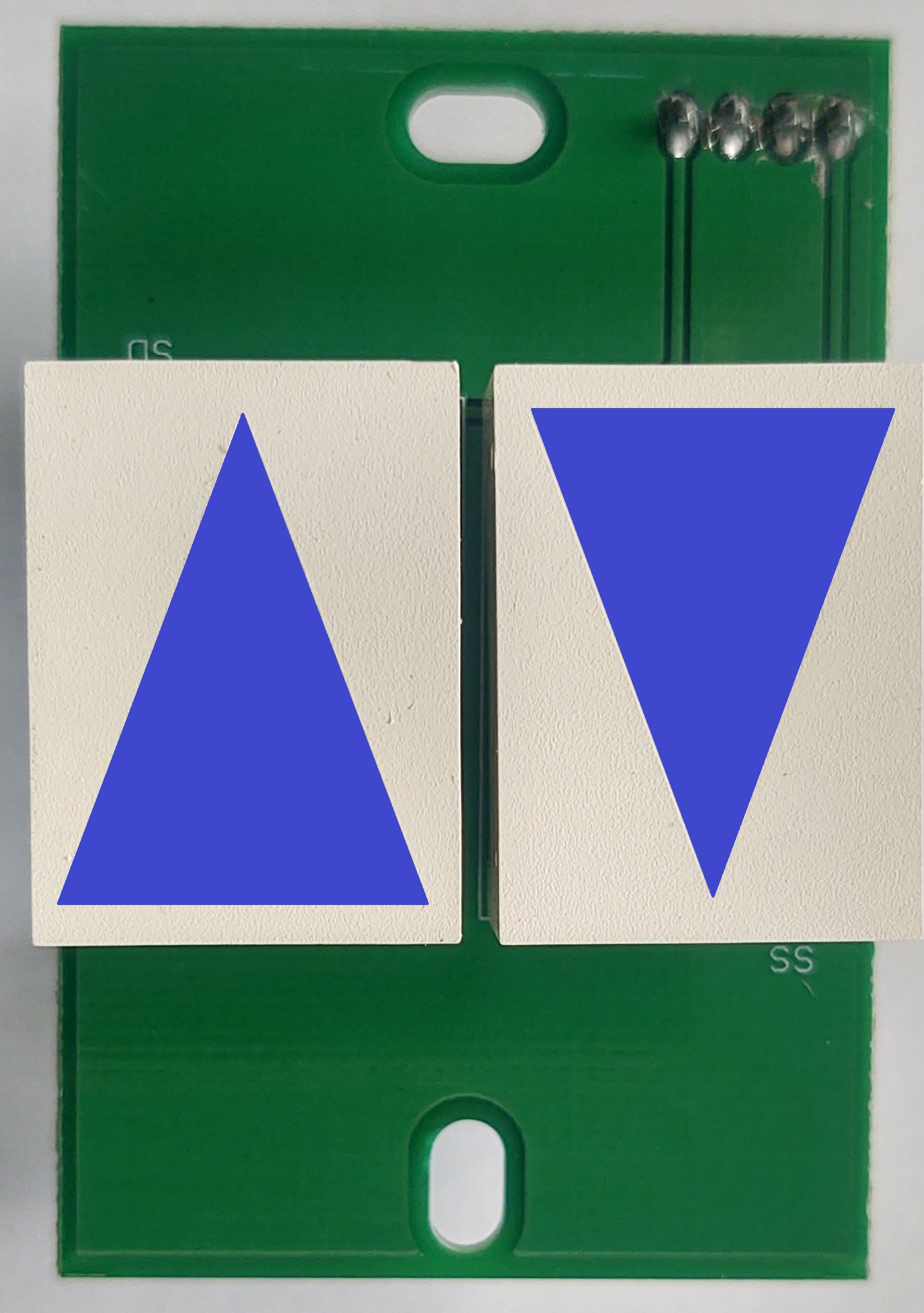

Display Seta modelo: SETA-20


   Os Displays seta pode ser azul ou vermelho, exibe a direção de movimento do elevador.

DADOS TECNICOS:



  • PRODUTO: Display Seta Cabine ou Pavimento
  • MODELO: SETA-20
  • ALIMENTAÇÃO: 24 OU  12 vcc tolerância de 10%
  • CONSUMO MEDIO: 0,6W (0,025A)
  • COMUNICAÇÃO:  4 fios (SS+, SS-, SD-, SD+)
  • TIPO DISPLAY: Seta
  • COR: Vermelho ou Azul
  • DIMENSÃO PLACA: 60mm(A) x 40mm(L) x 30mm(P)
  • AREA VISIVEL : 21 mm(A) x 36 mm(L)
  • ENTRE FUROS: 51 mm(A)



ACOMPANHA:

  • 01 (Uma) placa  display  "SETA-20"
  • 01 (Um) rabicho para ligação * BRINDE

_________________________________________________________________________________________________________________________________________________________________________
