Todos os comandos utilizam a mesma placa, facilitando a reposição e instalação. A placa Genesis é desenvolvida para proporcionar ao seu elevador uma viagem mais confortável e segura, graças ao seu software e hardware de alto desempenho. Ela monitora todo o sistema e identifica possíveis falhas que possam ocorrer durante o funcionamento.

Todos os comandos respeitam as normas vigentes.

ABNT NBR NM 313:2007, NBR 13994 ABNT NBR NM 15655-1

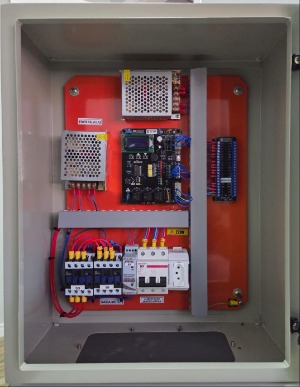

QC.PNE-HD
Comando para plataforma modelo: PNE-HD

DADOS TECNICOS:



  • PRODUTO:  Comando para plataforma acessibilidade
  • MODELO:  PNE-HD
  • TIPO: Hidrauico
  • ACIONAMENTO: Partida Direta (CONTATORAS)
  • TENSÃO: 220 ou 380 vca
  • POTENCIA: Até 7,5 CV ém 220Vca ou 12,5 CV em 380Vca
  • VELOCIDADE: 1 Velocidade Até 6 mpm
  • N° PARADAS: 2 Paradas
  • CHAMADAS: 24 vcc (Continua ou Pulso)
  • CONFIGURAÇÃO: Via IHM Incorporado
  • SENHA DE ASCESSO: Sim
  • COMUNICAÇÃO SERIAL: Anunciador Vocal  e display
  • OPERADOR DE PORTA: Cancela
  • UNIDADE HIDRAULICA: (GMV, FLUHYDRO, WITTUR, etc)
  • CIRCUITO DE SEGURANÇA: 24 VCC
  • DIMENSÕES: 50x50x20cm
  • PESO APROXIMADO: 12 Kg





FUNÇÕES ESPECIAIS​​​​​​​

  • Grava as ultimas falhas e andar do mesmo
  • Tempo Retardo Configurado 1 Até 5 segundos
  • Tempo de porta aberta programável
  • Andar e tempo de estacionamento programável
  • Registro de chamada pela IHM
  • Monitoramento botão colado
  • Monitoramento de tempo de percurso (Salva Motor)
  • Monitoramento em tempo real: (trincos, limites, linha de emergência )
  • Fusiveis rearmavel de proteçao (Fonte 24v e Acionamento contator)

_________________________________________________________________________________________________________________________________________________________________________

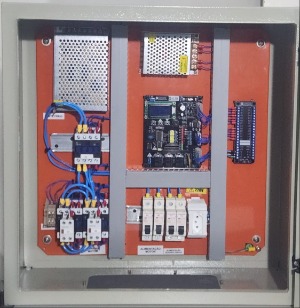

QC.PNE-AC
Comando para plataforma modelo: PNE-AC

DADOS TECNICOS:



  • PRODUTO:  Comando para plataforma acessibilidade
  • MODELO:  PNE-AC
  • TIPO: Hidrauico
  • ACIONAMENTO: Partida Direta (CONTATORAS)
  • TENSÃO: 220 ou 380 vca
  • POTENCIA: Até 7,5 CV ém 220Vca ou 12,5 CV em 380Vca
  • VELOCIDADE: 1 Velocidade Até 6 mpm
  • N° PARADAS: 2 Paradas
  • CHAMADAS: 24 vcc (Continua ou Pulso)
  • CONFIGURAÇÃO: Via IHM Incorporado
  • SENHA DE ASCESSO: Sim
  • COMUNICAÇÃO SERIAL: Anunciador Vocal  e display
  • OPERADOR DE PORTA: Cancela
  • CIRCUITO DE SEGURANÇA: 24 VCC
  • DIMENSÕES: 50x50x20cm
  • PESO APROXIMADO: 12 Kg



FUNÇÕES ESPECIAIS​​​​​​​

  • Grava as ultimas falhas e andar do mesmo
  • Tempo Retardo Configurado 1 Até 5 segundos
  • Tempo de porta aberta programável
  • Andar e tempo de estacionamento programável
  • Registro de chamada pela IHM
  • Monitoramento botão colado
  • Monitoramento de tempo de percurso (Salva Motor)
  • Monitoramento em tempo real: (trincos, limites, linha de emergência )
  • Fusiveis rearmavel de proteçao (Fonte 24v e Acionamento contator)

_________________________________________________________________________________________________________________________________________________________________________

QC.PNE-BS
Comando para plataforma modelo: PNE-VF

DADOS TECNICOS:


  • PRODUTO:  Comando para plataforma acessibilidade
  • MODELO:  PNE-VF
  • TIPO: VVVF
  • ACIONAMENTO: Frequência Variável de Tensão variável  (INVERSOR)
  • TENSÃO: 220 ou 380 vca
  • POTENCIA: 1 Até 5 CV
  • VELOCIDADE: 1 Velocidade Até 6 mpm
  • N° PARADAS: 2 Paradas
  • CHAMADAS: 24 vcc (Continua ou Pulso)
  • CONFIGURAÇÃO: Via IHM Incorporado
  • SENHA DE ASCESSO: Sim
  • COMUNICAÇÃO SERIAL: Anunciador Vocal  e display
  • OPERADOR DE PORTA: Cancela
  • UNIDADE HIDRAULICA: (GMV, FLUHYDRO, WITTUR, etc)
  • CIRCUITO DE SEGURANÇA: 24 VCC
  • DIMENSÕES: 50x50x20cm
  • PESO APROXIMADO: 12 Kg
  • RESISTOR DE FRENAGEM:  NÃO INCLUSO
  • INVERSOR DE FREQUÊNCIA:  NÃO INCLUSO



FUNÇÕES ESPECIAIS

  • Grava as ultimas falhas e andar do mesmo
  • Tempo Retardo Configurado 1 Até 5 segundos
  • Tempo de porta aberta programável
  • Andar e tempo de estacionamento programável
  • Registro de chamada pela IHM
  • Monitoramento botão colado
  • Monitoramento de tempo de percurso (Salva Motor)
  • Monitoramento em tempo real: (trincos, limites, linha de emergência )
  • Fusiveis rearmavel de proteçao (Fonte 24v e Acionamento contator)

_________________________________________________________________________________________________________________________________________________________________________

QC.GENESIS-MC
Comando para elevador modelo: GENESIS-MC

DADOS TECNICOS:


  • PRODUTO: Comando paramonta carga
  • MODELO:  GENESIS-MC
  • TIPO: Eletrico
  • ACIONAMENTO: Partida Direta (CONTATORAS)
  • TENSÃO: 220 ou 380 vca
  • POTENCIA: Até 7,5 CV em 220Vca ou 12,5 CV em 380Vca
  • VELOCIDADE: 1 Velocidade Ate 30 mpm
  • N° PARADAS: 2 Até 21 Paradas
  • CHAMADAS: Varredura 24 VCC
  • CONFIGURAÇÃO: Via IHM Incorporado
  • SENHA DE ASCESSO: Sim
  • COMUNICAÇÃO SERIAL: Anunciador Vocal  e display
  • OPERADOR DE PORTA: Configuravel (Manual ou  Automatico)
  • CIRCUITO DE SEGURANÇA: 24 VCC
  • DIMENSÕES: 50x40x20cm
  • PESO APROXIMADO:  12 Kg



FUNÇÕES ESPECIAIS​​​​​​​

  • Resgate Automatico (Nobreak não fornecido)
  • Grava as ultimas falhas e andar do mesmo
  • Operação emergencia de incêndio (OE)
  • Saida para Ventilador/Iluminação inteligente
  • Renivelamento automatico positive e negativo
  • Estacionamento de porta Aberta ou fechada configurado via jumper
  • Tempo de porta aberta programável
  • Andar e tempo de estacionamento programável
  • Reabertura de porta pela linha PO ou botão de chamada
  • Registro de chamada pela IHM
  • Cancelamento de Chamadas Falsas
  • Monitoramento botão colado
  • Monitoramento passageiro preso
  • Monitoramento de tempo de percurso (Salva Motor)
  • Monitoramento em tempo real: (contatora, trincos, limites, linha de emergência )
  • Fusiveis rearmavel de proteçao (Fonte 24v, Acionamento contator e Ventilação/Iluminação)

_________________________________________________________________________________________________________________________________________________________________________

QC.GENESIS-AC
Comando para elevador modelo: GENESIS-AC

DADOS TECNICOS:



  • PRODUTO: Comando para elevador eletrico 1 ou 2 velocidade
  • MODELO:  GENESIS-AC
  • TIPO: Eletrico
  • ACIONAMENTO: Partida Direta (CONTATORAS)
  • TENSÃO: 220 ou 380 vca
  • POTENCIA: Até 12,5 CV em 220Vca ou 23 CV em 380Vca
  • VELOCIDADE: 2 Velocidade Ate 75 mpm
  • VERSÃO COMERIAL :  2 até 8 paradas coletivo subida e descida (2 Botoes de pavimento)
  • VERSÃO RESIDENCIAL: 9 até12 paradas coletivo seletivo descida ( 1 Botão de pavimento)
  • CHAMADAS: Varredura 24 VCC
  • CONFIGURAÇÃO: Via IHM Incorporado
  • SENHA DE ASCESSO: Sim
  • COMUNICAÇÃO SERIAL: Anunciador Vocal  e display
  • OPERADOR DE PORTA: (Fermator, Wittur, trifasico PA-PF, Alfa,Sur, etc)
  • CIRCUITO DE SEGURANÇA: 24 VCC
  • DIMENSÕES: 60x50x20cm / 60x60x20cm
  • PESO APROXIMADO: 20 Kg



FUNÇÕES ESPECIAIS

  • Resgate Automatico (Nobreak não fornecido)
  • Grava as ultimas falhas e andar do mesmo
  • Operação emergencia de incêndio (OE)
  • Saida para Ventilador/Iluminação inteligente
  • Renivelamento automatico positive e negativo
  • Estacionamento de porta Aberta ou fechada configurado via jumper
  • Tempo de porta aberta programável
  • Andar e tempo de estacionamento programável
  • Reabertura de porta pela linha PO ou botão de chamada
  • Registro de chamada pela IHM
  • Cancelamento de Chamadas Falsas
  • Monitoramento botão colado
  • Monitoramento passageiro preso
  • Monitoramento de tempo de percurso (Salva Motor)
  • Monitoramento em tempo real: (contatora, trincos, limites, linha de emergência )
  • Fusiveis rearmavel de proteçao (Fonte 24v, Acionamento contator e Ventilação/Iluminação)

_________________________________________________________________________________________________________________________________________________________________________

QC.GENESIS-HD
Comando para elevador modelo: GENESIS-HD

DADOS TECNICOS:



  • PRODUTO: Comando para elevador hidraulico 1 ou 2 velocidade
  • MODELO:  GENESIS-HD
  • TIPO: Hidraulico
  • ACIONAMENTO: Partida Direta (CONTATORAS)
  • TENSÃO: 220 ou 380 vca
  • POTENCIA: Até 7,5 CV em 220Vca ou 12,5 CV em 380Vca
  • VELOCIDADE: 2 Velocidade Ate 75 mpm
  • VERSÃO COMERIAL :  2 até 8 paradas coletivo subida e descida (2 Botoes de pavimento)
  • VERSÃO RESIDENCIAL: 9 até12 paradas coletivo seletivo descida ( 1 Botão de pavimento)
  • CHAMADAS: Varredura 24 VCC
  • CONFIGURAÇÃO: Via IHM Incorporado
  • SENHA DE ASCESSO: Sim
  • COMUNICAÇÃO SERIAL: Anunciador Vocal  e display
  • OPERADOR DE PORTA: (Fermator, Wittur, trifasico PA-PF, Alfa,Sur, etc)
  • UNIDADE HIDRAULICA: (GMV, FLUHYDRO, WITTUR, etc)
  • CIRCUITO DE SEGURANÇA: 24 VCC
  • DIMENSÕES: 60x50x20cm
  • PESO APROXIMADO:  12 Kg



FUNÇÕES ESPECIAIS

  • Resgate Automatico (Nobreak não fornecido)
  • Grava as ultimas falhas e andar do mesmo
  • Operação emergencia de incêndio (OE)
  • Saida para Ventilador/Iluminação inteligente
  • Renivelamento automatico positive e negativo
  • Estacionamento de porta Aberta ou fechada configurado via jumper
  • Tempo de porta aberta programável
  • Andar e tempo de estacionamento programável
  • Reabertura de porta pela linha PO ou botão de chamada
  • Registro de chamada pela IHM
  • Cancelamento de Chamadas Falsas
  • Monitoramento botão colado
  • Monitoramento passageiro preso
  • Monitoramento de tempo de percurso (Salva Motor)
  • Monitoramento em tempo real: (contatora, trincos, limites, linha de emergência )
  • Fusiveis rearmavel de proteçao (Fonte 24v, Acionamento contator e Ventilação/Iluminação)

_________________________________________________________________________________________________________________________________________________________________________

QC.GENESIS-HDTY
Comando para elevador modelo: GENESIS-HDTY

DADOS TECNICOS:



  • PRODUTO: Comando para elevador hidraulico 1 ou 2 velocidade
  • MODELO:  GENESIS-HDTY
  • TIPO: Hidraulico
  • ACIONAMENTO: Partida Estrela Triangulo (CONTATORAS)
  • TENSÃO: 220 ou 380 vca
  • POTENCIA: Até 12,5 CV em 220Vca ou 23 CV em 380Vca
  • VELOCIDADE: 2 Velocidade Ate 75 mpm
  • VERSÃO COMERIAL :  2 até 8 paradas coletivo subida e descida (2 Botoes de pavimento)
  • VERSÃO RESIDENCIAL: 9 até12 paradas coletivo seletivo descida ( 1 Botão de pavimento)
  • CHAMADAS: Varredura 24 VCC
  • CONFIGURAÇÃO: Via IHM Incorporado
  • SENHA DE ASCESSO: Sim
  • COMUNICAÇÃO SERIAL: Anunciador Vocal  e display
  • OPERADOR DE PORTA: (Fermator, Wittur, trifasico PA-PF, Alfa,Sur, etc)
  • UNIDADE HIDRAULICA: (GMV, FLUHYDRO, WITTUR, etc)
  • CIRCUITO DE SEGURANÇA: 24 VCC
  • DIMENSÕES: 60x50x20cm / 60x60x20cm
  • PESO APROXIMADO:  20 Kg



FUNÇÕES ESPECIAIS

  • Resgate Automatico (Nobreak não fornecido)
  • Grava as ultimas falhas e andar do mesmo
  • Operação emergencia de incêndio (OE)
  • Saida para Ventilador/Iluminação inteligente
  • Renivelamento automatico positive e negativo
  • Estacionamento de porta Aberta ou fechada configurado via jumper
  • Tempo de porta aberta programável
  • Andar e tempo de estacionamento programável
  • Reabertura de porta pela linha PO ou botão de chamada
  • Registro de chamada pela IHM
  • Cancelamento de Chamadas Falsas
  • Monitoramento botão colado
  • Monitoramento passageiro preso
  • Monitoramento de tempo de percurso (Salva Motor)
  • Monitoramento em tempo real: (contatora, trincos, limites, linha de emergência )
  • Fusiveis rearmavel de proteçao (Fonte 24v, Acionamento contator e Ventilação/Iluminação)

_________________________________________________________________________________________________________________________________________________________________________

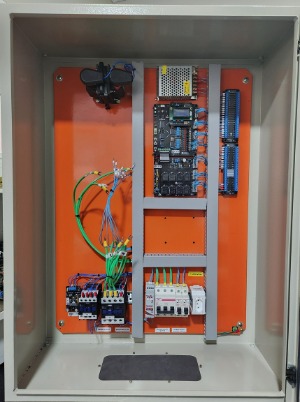

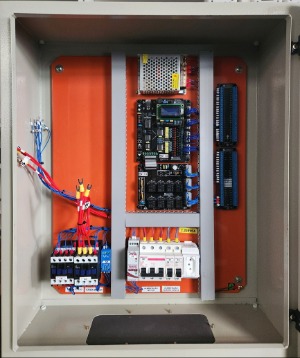

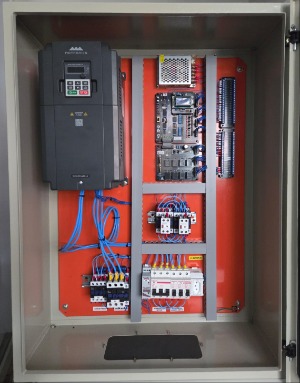

Comando para elevador modelo: GENESIS-BS

DADOS TECNICOS:



  • PRODUTO: Comando para elevador pronto para instalação de qualquer modelo de Inversor
  • MODELO:  GENESIS-BS
  • TIPO: Eletrico
  • ACIONAMENTO: Frequência Variável de Tensão variável  (INVERSOR)
  • TENSÃO: 220 ou 380 vca
  • POTENCIA: Até 12,5 CV em 220Vca ou 23 CV em 380Vca
  • VELOCIDADE: 3 Velocidade Até 75 mpm
  • VERSÃO COMERIAL :  2 até 8 paradas coletivo subida e descida (2 Botoes de pavimento)
  • VERSÃO RESIDENCIAL: 9 até12 paradas coletivo seletivo descida ( 1 Botão de pavimento)
  • CHAMADAS: Varredura 24 VCC
  • CONFIGURAÇÃO: Via IHM Incorporado
  • SENHA DE ASCESSO: Sim
  • COMUNICAÇÃO SERIAL: Anunciador Vocal  e display
  • OPERADOR DE PORTA: (Fermator, Wittur, trifasico PA-PF, Alfa,Sur, etc)
  • INVERSORES: (Toshiba, Weg, Yaskawa, Santerno, Danfoss, etc)
  • CIRCUITO DE SEGURANÇA: 24 VCC
  • DIMENSÕES: 60x50x20cm /  80x60x25cm
  • PESO APROXIMADO:  25 Kg / 32 Kg
  • RESISTOR DE FRENAGEM:  NÃO INCLUSO
  • INVERSOR DE FREQUÊNCIA:  NÃO INCLUSO





FUNÇÕES ESPECIAIS

  • Resgate Automatico (Nobreak não fornecido)
  • Grava as ultimas falhas e andar do mesmo
  • Operação emergencia de incêndio (OE)
  • Saida para Ventilador/Iluminação inteligente
  • Renivelamento automatico positive e negativo
  • Estacionamento de porta Aberta ou fechada configurado via jumper
  • Tempo de porta aberta programável
  • Andar e tempo de estacionamento programável
  • Reabertura de porta pela linha PO ou botão de chamada
  • Registro de chamada pela IHM
  • Cancelamento de Chamadas Falsas
  • Monitoramento botão colado
  • Monitoramento passageiro preso
  • Monitoramento de tempo de percurso (Salva Motor)
  • Monitoramento em tempo real: (contatora, trincos, limites, linha de emergência )
  • Fusiveis rearmavel de proteçao (Fonte 24v, Acionamento contator e Ventilação/Iluminação)

_________________________________________________________________________________________________________________________________________________________________________

ACESSE NOSSO CANAL YOUTUBE

Para mais videos acesse nosso canal no youtube...
